パンチングメッシュで開口率を上げるには

Before

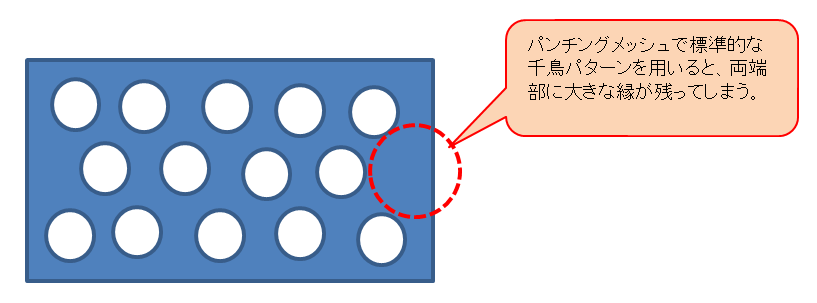

順送パンチングプレス金型工程において、標準的な千鳥パターンを用いて開孔率を上げるには、孔ピッチを狭くするか、孔径を大きくする方法がありますが、パンチングメッシュ(フープコイル)とした場合、コイルエッジ部に大きく縁が残ってしまい、コイル幅開孔率を下げる要因となっていた。

コストダウン事例

After

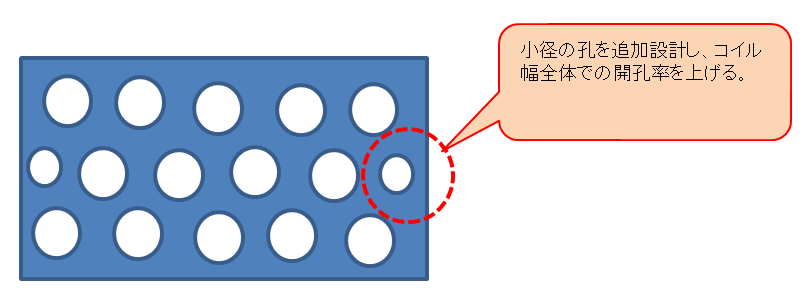

標準的な千鳥パターンを用い、更にパンチングメッシュ(フープコイル)としての開孔率を上げるに、コイルエッジ部に小径の孔を追加設計することで、コイル幅全体での開孔率を上げることが出来た。

一般的にパンチングメッシュは千鳥パターンの配列が多いですがプレス表面処理一貫加工.comではお客様の要望にあった配列パターン、抜き穴形状の提案をします。抜き穴形状においても丸穴、角穴、六角形穴、長丸穴、長角穴、菱穴、三角穴等さまざまな配列で金型を設計しプレスからめっきまでの一貫加工でコストを抑えた製品づくりをしています。
