Before

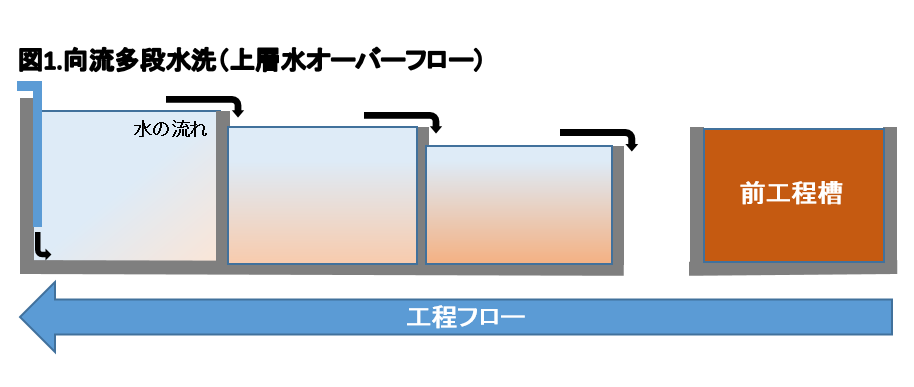

メッキ工程では工程間に水洗設備が設置され前工程の薬剤成分や油分の洗い流しが行われています。一般的に工程間の水洗設備は図1に示すような向流多段水洗にて上層の水をオーバーフローして前槽に移動させて使用水量の削減に努めています。ただし、この方法だと水より比重の重い物質は下層に溜まり易く、下層は汚れた状態となってしまうため、水洗不良が発生し易い状況となってしまいます。

After

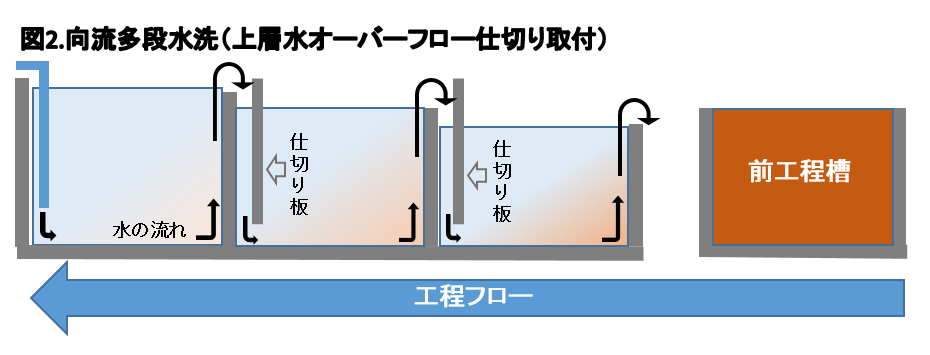

向流多段水洗各槽に図2に示すような仕切り板を取付けることによりオーバーフローした水が下層に流れ込み、槽内にゆるやかな撹拌が生まれ、上層及び下層の水質を安定化させることが可能となり、水洗不良削減に効果が得られます。
