ラック掛けを考慮した製品設計

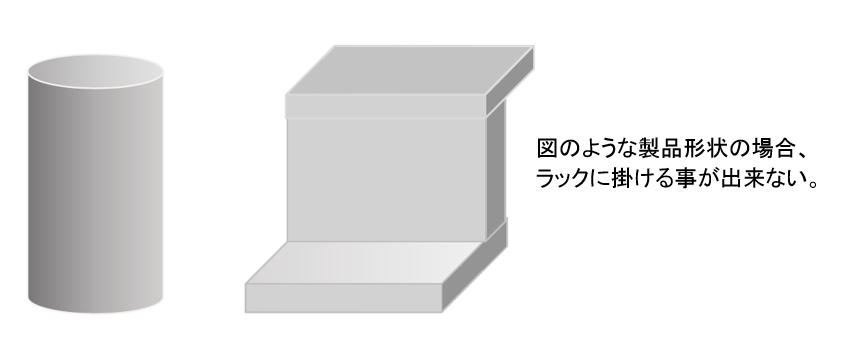

Before

表面処理を行う場合、製品をラックに掛けたり、治具でぶら下げる必要がありますが、掛け穴などの無い場合、作業効率が悪く、特殊なラックの作成費用などで加工費用が高くなります。またラックの跡などが残り見た目が悪くなる場合があります。

コストダウン事例

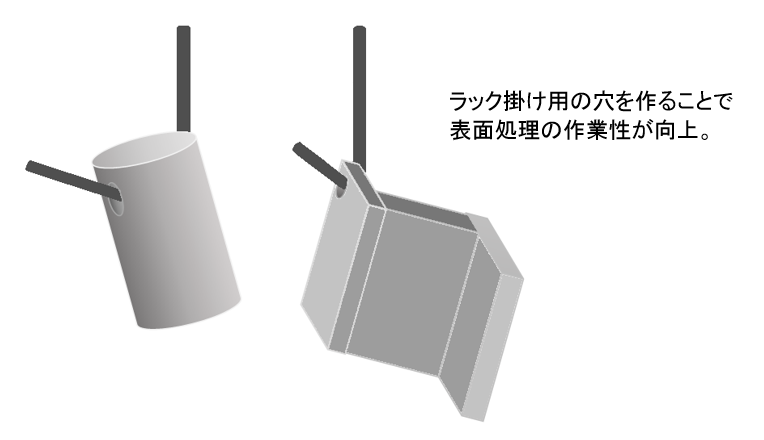

After

製品に表面処理を行う場合は、設計段階からラックに掛けやすい形状で製品設計する事が望ましい。製品をラックに掛ける事で表面処理作業がスムーズに出来、特殊なラックの作成も必要ないため、加工費用のコストダウンが可能となる。

製品に表面処理を行う場合は製品をラックに掛ける必要があるが、ラック掛けの方法を考慮せずに設計した場合、特殊なラックの作成費用や表面処理作業の効率低下など加工コストが高くなります。また、ラックの跡が残ることで装飾性、耐食性の悪化となるほか、表面処理自体が出来ない場合もありますので、品質にも非常に影響します。ラック掛け方法を考慮する製品形状とする事は、製品の品質の向上につながり、加工コストを抑える重要な要素となります。
